新手求助,DIY微波多普勒探測器的問題

文章來源: 互聯網    錄入: mweda.com

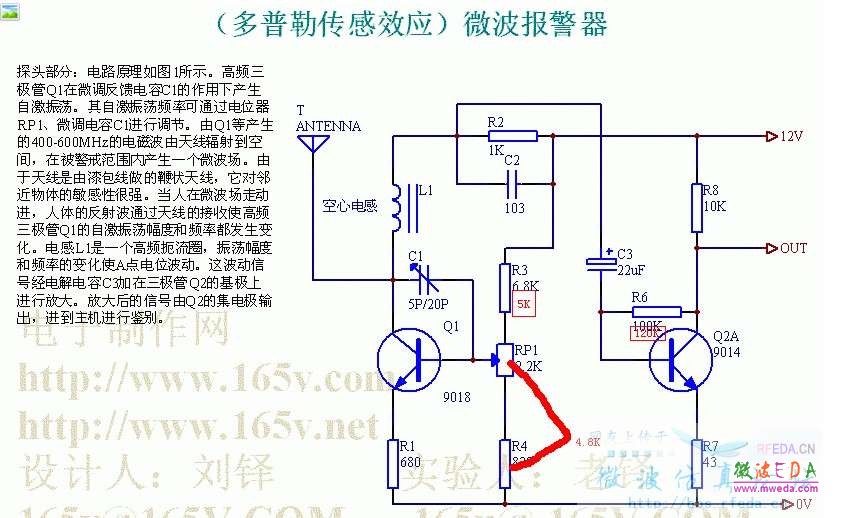

依照電路圖做的探測器,紅色是我使用的元件的參數,RP1我使用的4.8K可變電阻,R3使用的5K
沒使用R4;
但是手在天線旁邊晃動時,電壓變化不明顯啊。。
手在天線旁邊晃動,只是在0.01V上下跳動。。
請各位看看是什么原因?國慶搞了幾天了,依然找不到原因?
先謝謝各位了;

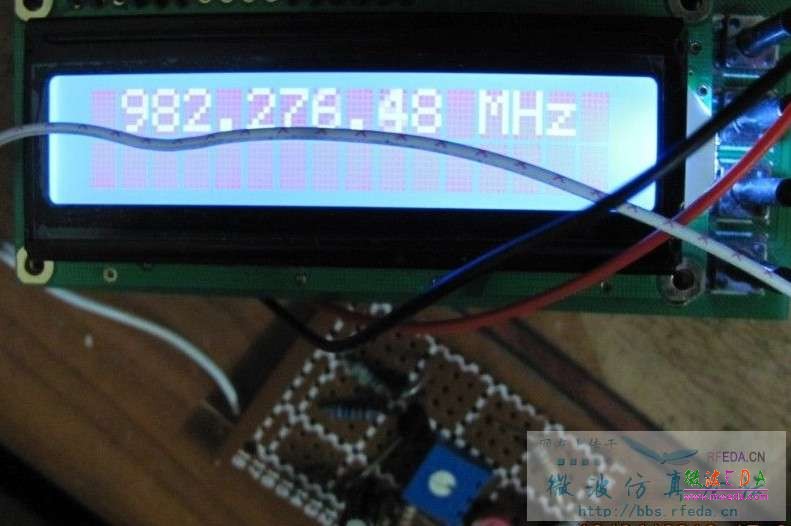

頻率計顯示,已經產生900M的波





網友回復:

難道來錯地方了?

網友回復:

第一次來這個論壇就讓我心寒了,發個帖子,一個回的都么有

網友回復:

你可以把C3電容換小一點10UF,天線做成定向的,如PCB環形天線,效果或許會好一點。

網絡上的圖紙和程序能試驗成功的幾率不大.

網友回復:

看你天線工作頻率和你的發射頻率對么?資料顯示是400-600M,你怎么搞到了900M?

網友回復:

似乎這個電路不是振蕩電路,只有電容,沒有電感(扼流圈不算),如果是RC振蕩,頻率也不會這么到這么高,倒是像個并聯反饋的放大器。建議還是回去先把交流通路畫一下吧。個人看法,這個電路怎么看都沒法化簡成經典的三點振蕩電路。

即使有振蕩,也是晶體管管腳的寄生電感跟反饋電容的作用,估計不會穩定,也很難控制。而且你的板子是普通的萬用板,高頻特性很差,不要說900MHz,就算是90MHz,都不可能指望一次就成功。還有電阻,有引線的那種,不管金屬膜還是碳膜的,寄生效果太嚴重,而且你用的9018,管腳留得也太長了——正是這個寄生電感,也許再加上周圍布線的寄生效果,導致自激振蕩。

高頻的布線、元件工藝都跟低頻不同,過去做實驗的時候,我都是用改性聚四氟乙烯板子和手術刀來刻電路的,留下大面積的接地板,盡量用貼片或者把管腳剪短。但工藝并不是全部,關鍵還是要基本原理搞清楚,才能少吃苦頭。

BTW,高頻電路的調試比較麻煩,沒經驗的情況下失敗幾次都是稀松平常的事情,沒吃過調試的苦頭,都不能算做過高頻。

網友回復:

已經搞定了,多謝二位!

剛才根據網上的資料,做了一下升級
把可變電容直接換成陶瓷電容,可變電阻換成金屬模電阻,
方便簡單,節省成本!
焊接好,立刻就起振,頻率是955.6....M,相機不在沒上圖了

對了,我用的是9018,不是3355了


網友回復:

手晃動時,電壓可以從3.3V-5.6V之間變化,人在遠處走動時,電壓變化為0.1-0.01V
頻率變化和遠處人走動時變化很明顯

網友回復:

恭喜你取得成功,調試成功一個電路很不容易。
