微帶天線中L型探針這種饋電方式HFSS如何畫,如何設置

文章來源: 互聯網    錄入: mweda.com

小弟初學,書中只有同軸饋電,微帶線饋電的模型可以學習,不知道微帶天線中L型探針這種饋電方式HFSS如何畫,如何設置?請各位大俠賜教!

網友回復:

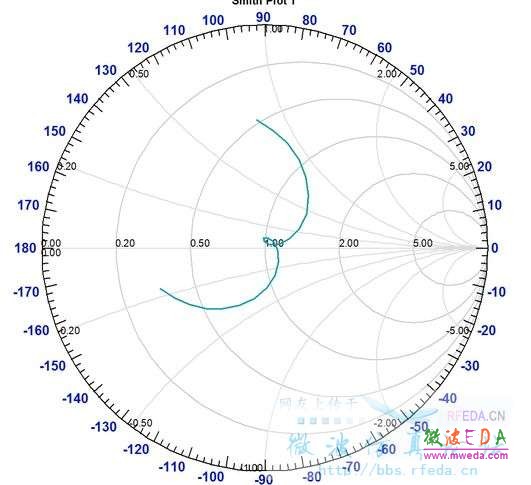

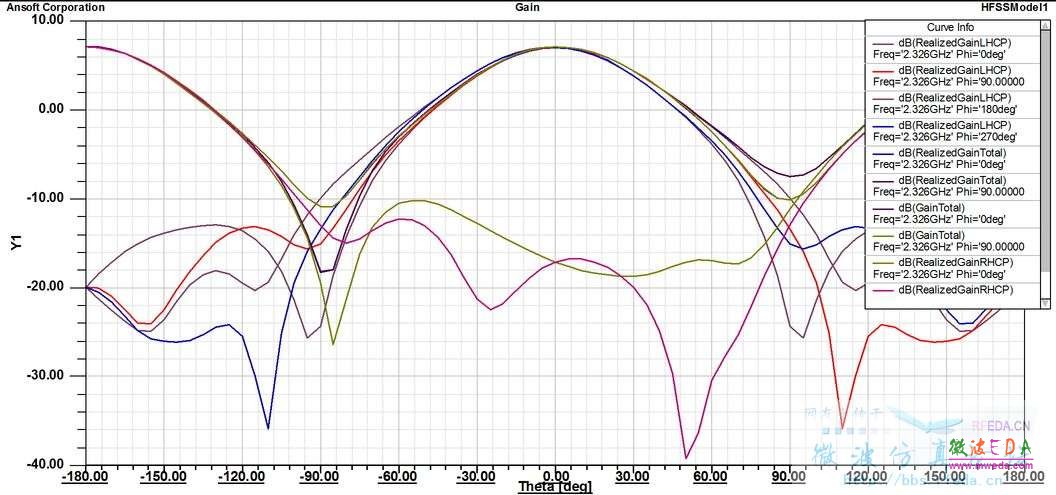

像這樣嗎?








網友回復:

能 具體點不?

網友回復:

那就請你問具體點唄!
你是看過? 有特殊需求? 或只是聽人講過這種架構?
若是前二者,照你想要的樣子畫仿真看看就是了!若是后者,圖也畫出來了,照著畫畫看吧! 自己沒動手做(仿)過,不會有深刻了解的!

網友回復:

我看到別人論文上說 這種L型探針的饋電方式可以提高增益,所以想用這種方式,設計下天線,可是在模型里不會畫 ,不會設置 想請教高人指點。您的 這個模型里 也像同軸饋電那樣 只把底部的PORT口設置成Lumped port?

網友回復:

1. 我的天線不是為了提高增益而用L型,我也看不出這樣可提高增益。
2. 你的論文上有圖的話,請試著依樣畫葫蘆,并請先了解它的論點為何,才不容易出錯
3. 饋線是同軸線沒錯,但port是wave port,同軸線不適合用lump port

網友回復:

L型的可以調諧 天線的諧振點嗎?

網友回復:

謝謝Mr.johnsonh的講解。昨天師兄也和我說了,體饋的話最好用waveport,面饋的話用lumpport。真是暈倒,我仿天線時給同軸饋的是lumpport,出來的結果也還行。不過現在正在想到底用什么形式饋電呢?先試一下兩種形式饋電再看看吧。不過還請知道的牛人講解一下兩種端口饋電形式的具體用法吧。十分感激。

網友回復:

好像可以增加帶寬吧,L型饋電在貼片與地之間增加了一些金屬,也就相當于是電容吧,改變了輸入端阻抗的虛步吧,改變其長度應該可以改變輸入阻抗,可以起到調節阻抗的功效吧。所以用L型饋電是不是既可以增加帶寬,又可以改變輸入阻抗,和輸入端口進行匹配。由于鄙人沒有仿真過,具體的是什么樣的還不清楚。以上僅是己家之言,請論壇各位好友和大牛拍磚指正。

網友回復:

感謝,能不能給個L型探針的HFSS模型文件 好嗎?我學習下,我實在不會畫
