微帶天線的E面和H面

本人小菜一個，想請教一下大牛，對于微帶天線他的E面是不是theta=（-180 180），phi=90 的那個平面，

而H面為theta=（=180，180），phi=0 的這個面？ 我是在一個hfss實例中看到別人這么設置的。。請問對嗎？

網友回復:

那種設定只是設定掃描范圍的方式....
theta=（-180，180），phi=90  =E-plane
theta=（-180，180），phi=0    =E-plane
只是看的phi角不同罷了。
H-plane 應該是phi=(0，360)，Theta=90
上述還須搭配你天線對應到的座標軸是否和課本一樣
在課本中，天線都是直立的，要注意，在HFSS中畫天線時，有些人是畫橫躺的，那這樣你天線的座標軸就無法和一般課本對應了。
看電流走向來判別也是可以，一對導線，其兩條導線的電場與磁場分布圖，想像一下就知道了。

網友回復:

我的3d圖是這樣的。。如果按照樓上說的，H面不就是一個圓了么？

網友回復:

關注中~~~

我也弄不明白

網友回復:

E面是電場矢量方向與最大傳播方向所在的平面，H面是磁場矢量方向與最大傳播方向所在的平面。如果是微帶天線的話，像是附件那樣的話，E面XOZ面，H面試YOZ面。

網友回復:

舉個比較實際的圖片當例子

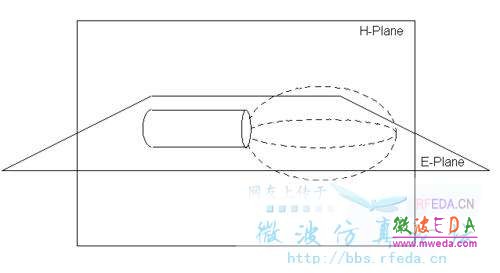

圖一是一個站立式dipole antenna的應用，而yagamil大大所show的3D蘋果圖，也是這種類型。



E跟H plane 在圖內都已經標示的很清楚了，其中一點要注意的是，他的畫法跟一般教科書的是相同畫法。而且會看到有很多的E-plane？

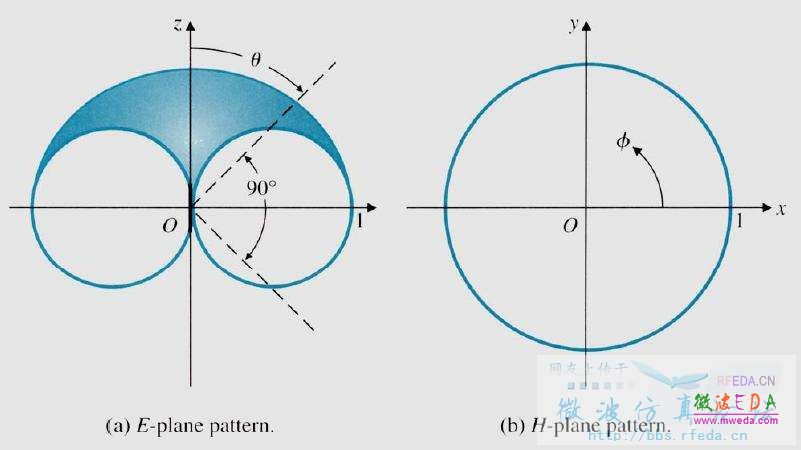

為什么呢？因?yàn)檫@樣加起來才能構成一顆圓圓的蘋果阿，比如說D K. Cheng的教科書即是。如圖二




圖三是一個橫躺式dipole antenna 的示意圖，他跟xdxtw大大所分享的patch antenna 的繪圖與座標軸對應均相同。



在這里強調的只是坐標軸對應問題，不同的擺設與不同座標軸的定義，你的E-plane、H-plane設定就會不同。
雖然在教科書中，有這么一句話：畫E-plane時，令phi角不變(看是要0度還是90度還是180度或是270度....等等)(樓主的問題就在這摟)，而畫出歸一化的場強度對Theta的變化圖。畫H-plane時，令Theta=90度固定，而畫出歸一化的場強度對phi的變化圖。
只要明確知道天線與座標軸的對應關系，就可以找到Theta角與phi角的起始點。

網友回復:

真的很謝謝大家的幫忙

網友回復:

E面XOZ面，H面試YOZ面。？
我咋覺得E面是xoy面呢

網友回復:

電流不是xoy面嗎

網友回復:

我也還是搞不太清楚
