RF cable 串接 “磁環”

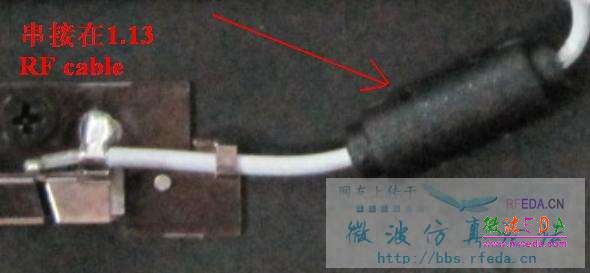

圖中酷似磁環的黑色東西是什么，有何作用？

2.4G的終端天線，串接在1.13mm的RF cable上面。


描述:antenna filter

圖片:antenna filter.JPG



網友回復:

這個俺也想知道哈！

網友回復:

有知道的沒？

網友回復:

再來個清晰版


描述:antenna filter

圖片:antenna filter.JPG

網友回復:

抑制尖峰干擾？

網友回復:

工作頻段的窄帶濾波？比如抑制雜散

網友回復:

可以抑制表皮電流回流，減弱饋線參與天線輻射

網友回復:

套在電纜上，可以抑制輻射，也增強電桿，根據電路實際需要

網友回復:

6樓正解！

網友回復:

電纜外表皮會有漏電流，必須抑制掉。天線測量時如果不加磁環會導致天線阻抗，諧振頻率和增益都測不準，測出的增益偏高。
加磁環的原理是在電纜外表皮提供一個感性高阻抗，使漏電流得到抑制。
不過磁環一般只在1GHz以下有效，使用時注意看磁環的datasheet。隨著頻率的升高，磁環能提供的感性高阻抗在減弱，抑制漏電流的能力隨之下降。
