幫忙看一下 這是什么形式的天線

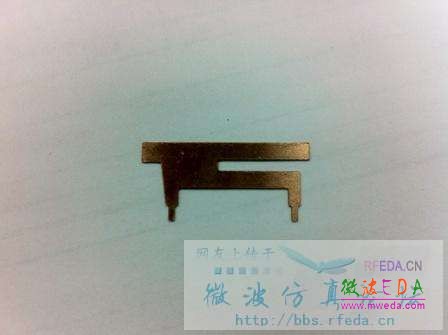

形狀見附件圖片，是wifi頻段的。
是不是算IFA或者PIFA，這種形式的天線如何分析其參數和性能呢，求高手解答。




網友回復:

應該還要接一個地吧

網友回復:

個人認為應該還算是IFA

網友回復:

是要接個地 不過按照IFA的話，左側那個是接地，但事實是左側是饋電端，不解。

網友回復:

不懂  看不明

網友回復:

看樣子是屬于PIFA與IFA之間，天線正下方是有部分PCB鋪地，這種天線應該是屬于單高頻天線比如GPS，但是具體要網分測量才知道

網友回復:

很多筆記本的網卡天線和這個造型類似

網友回復:

很常見的終端天線形式

網友回復:

這種天線應該左側是接地，右側是饋電，直接焊在ＰＣＢ板子上

網友回復:

此天線為WLAN 雙頻天線 頻段為2.4-2.483GHz 和4.9-5.9GHz 最大增益在5dB左右，左側引腳為1射頻饋電點，右側引腳為GND。安裝在PCB板上。一般這種天線外面會包上塑膠套留出兩個引腳焊接。
