為什么偶極子的方向圖會這樣

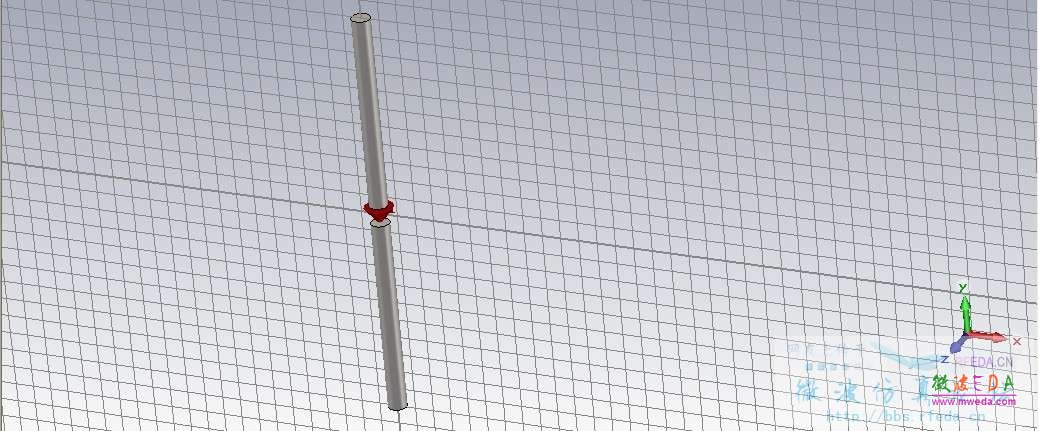

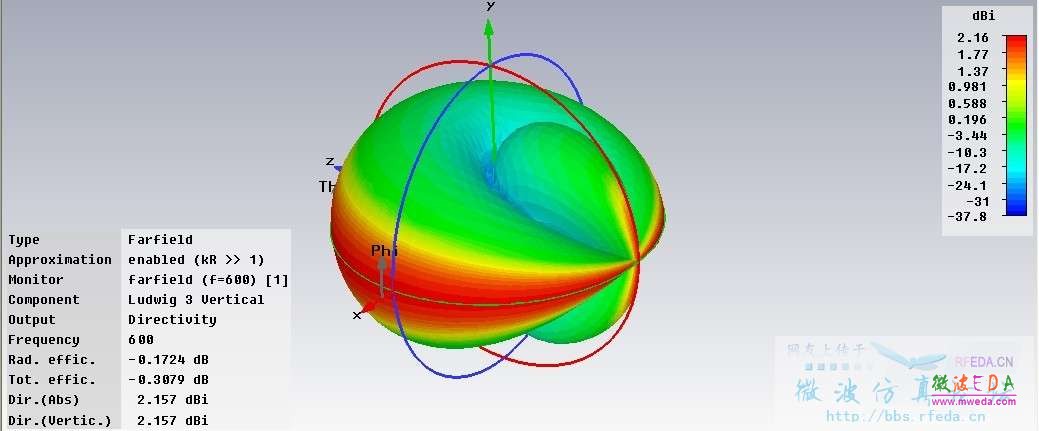

就一個普通的偶極子，在諧振頻率下的方向圖如圖所示（ludwing坐標系垂直極化方向），它的-z方向?yàn)槭裁磿?huì)這個樣子？





網友回復:

？好奇怪的形狀。要不您檢查下激勵源的設置，是平衡的么？

網友回復:


激勵源就是離散端口，應該是平衡的吧，全是默認設置

網友回復:

就那么兩個能出這種方向圖，如果沒設錯的話，我覺得你可以好好研究下，也許能作出個新東西來。

網友回復:


你想說雙極化嗎？不會吧，我就單個偶極子，在ludwing坐標系下垂直方向的一個方向圖，這個應該只是垂直極化方向圖，應該不存在雙極化吧

網友回復:


要不你在cst隨便畫個偶極子仿一下，看看在ludwing坐標系下主極化方向圖是怎樣的？咱們對比一下仿真結果

網友回復:

樓主可以改變參考平面，得到的方向圖也就會改變。

網友回復:


如何改參考平面？是改變模型相對于XYZ坐標系的位置嗎？

網友回復:


可以在Axes中旋轉坐標系。

網友回復:
