有關VIvaldi天線的詢問

文章來源: 互聯網    錄入: mweda.com

最近在做Vivaldi天線的仿真,對這塊兒不是太熟悉,有一些疑問,如下圖所示:




   圖1




   圖2

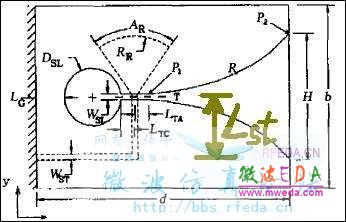

如圖1所示,在我所讀文獻中基本上都標出了為帶線的寬度,而從不提其長度,圖中的紅色標出Lst,請問這是為什么,是四分之一中心工作頻率的波長嗎?

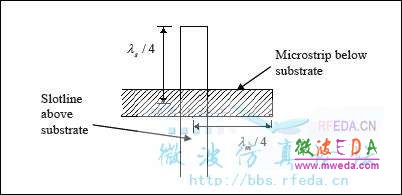

如圖2所示, 這是耦合饋電的示意圖,請問這里標出的四分之一波長和圖一中的Ltc和Lta有什么關系?


以上兩問題困惑我好幾天了,請明白人給解釋一下,謝謝~~~

網友回復:

Lst為什么要四分之一中心工作頻率的波長呢?又不是阻抗變換?它的寬度和平行的那段微帶線一樣嗎?要是一樣的話Lst的長度無所謂

網友回復:

第二張圖是槽線微帶轉換,lamida/4是為了最佳耦合。這種情況下。微帶虛擬短路,槽線虛擬開路

網友回復:

我想問下,這里的槽線的lamida/4和微帶的lamida/4設計,與圖1中哪些參數對應呢?我不太清楚這里設計出來對圖一中有什么參考?

網友回復:

槽線lamida/4 就是那個圓 微帶lamida/4是上邊那個輻射狀枝節

網友回復:

正解!正解!正解!正解!正解!

網友回復:

對于超寬帶天線,lamda到底是上邊頻還是下邊頻的波長?

網友回復:

1. 長度問題,理論上用的四分之一波長,但是他們一般都會掃參啊優化一下什么的,所以會導致長度并不是嚴格的理論值,而作者自己又說不清楚這里的原因,或者由于篇幅限制等,于是就沒給長度

2. 圖1中的LTA不知道是具體指的什么,LTC是指的一個間距,二者均與你說的波長無關

申明:網友回復良莠不齊,僅供參考。如需專業解答,請咨詢本站專家,或者學習本站天線設計視頻培訓課程
