問個陣列天線入門級的問題

文章來源: 互聯網    錄入: mweda.com

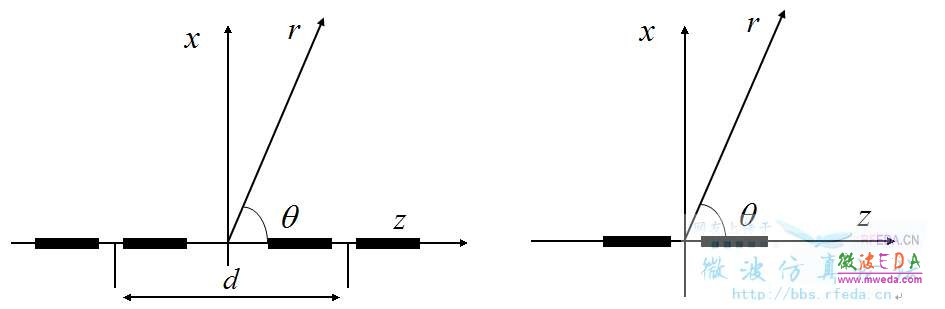

今天看陣列天線分析與綜合這書,書中寫道:以四分之一波長間距等幅相差90度的二元陣為例,設陣子由半波振子充當,沿Z軸放置,如圖所示。納悶問題是,既然是半波振子那么長度差不多是半個波長,如果間距是四分之波長的話,這兩個單元陣子之間還能有空隙么?想不明白。





網友回復:

應該只是個假設,純粹地進行理論分析,不考慮實際情況~

網友回復:

一般建模仿真取得都是0.48倍的波長

網友回復:


取半個波長的間距貌似也不太對啊 兩個半波振子的長度不就是接近半個波長了么。。

網友回復:

是不是意思是 兩個斑駁陣子間距四分之一波長
和半波陣子本身長度沒有關系
就是陣子邊沿距離

網友回復:

應該是理論,但實際中也可以把每個半波振子放在高介電常數的PCB板上,這樣單元半波振子就可以很小不接觸。

比如TD天線的列間距是75mm,因為放在介電常數4.5的基板上,列間還有不少空隙。

申明:網友回復良莠不齊,僅供參考。如需專業解答,請咨詢本站專家,或者學習本站天線設計視頻培訓課程
