電小天線 低頻帶寬 太窄

文章來源: 互聯網    錄入: mweda.com


想請問一下大家,關于電小天線如何在低頻獲得較寬的帶寬?

我的問題是這樣的。 本人最近在研究LTE/CDMA/GSM天線。 老師給的要求是在有限的空間下實現691MHz-960MHz(LTE700 GSM900)和1600MHz到2.4GHz的覆蓋。經過篩選,在眾多的模型中選擇了如下圖的天線結構。天線應用于車載,所以和手機天線還是有區別。設計思想是通過槽線實現耦合,達到頻率要求。圖中黃色部分為金屬銅,白色是空氣槽線。基板為FR4 ,1.6 mm厚。但是現在的問題是低頻的帶寬不夠。 研究了一下表面電流分布,發現低頻的匹配做的不好。

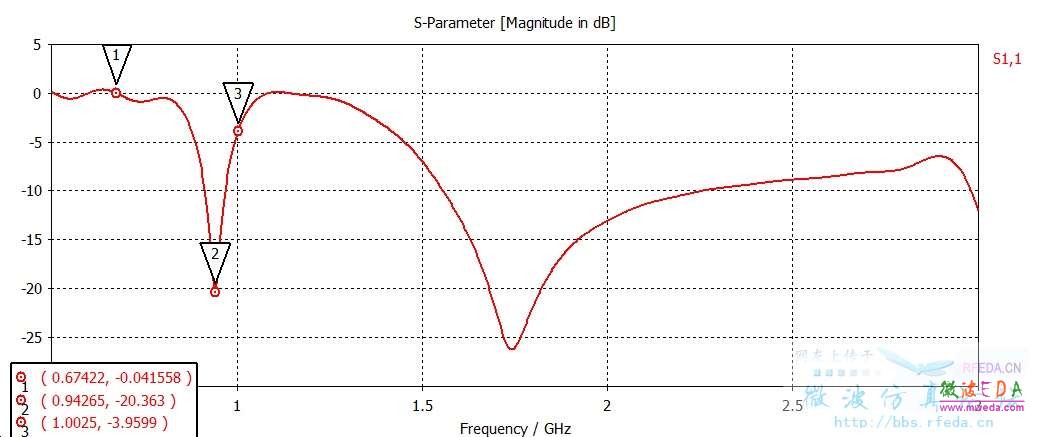

先上S參數結果

描述:S 參數

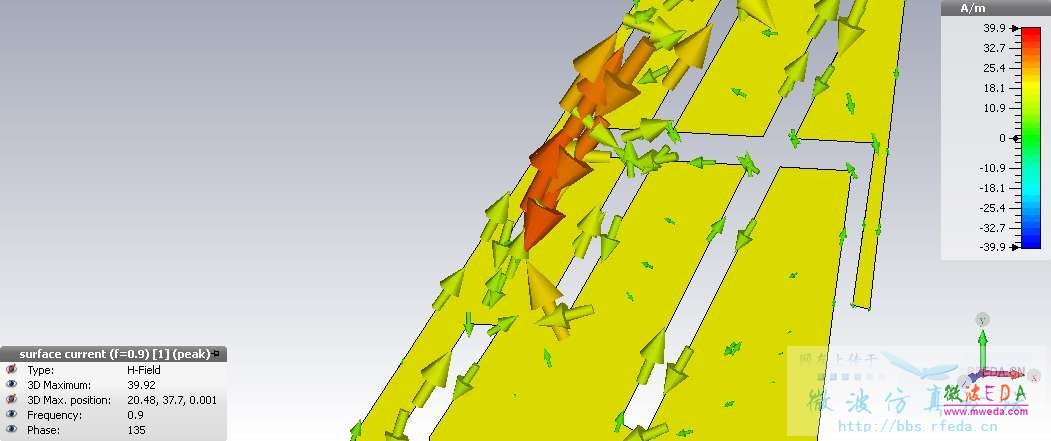

900MHz表面電流




在900MHz的時候,電流可以從槽線耦合到天線。

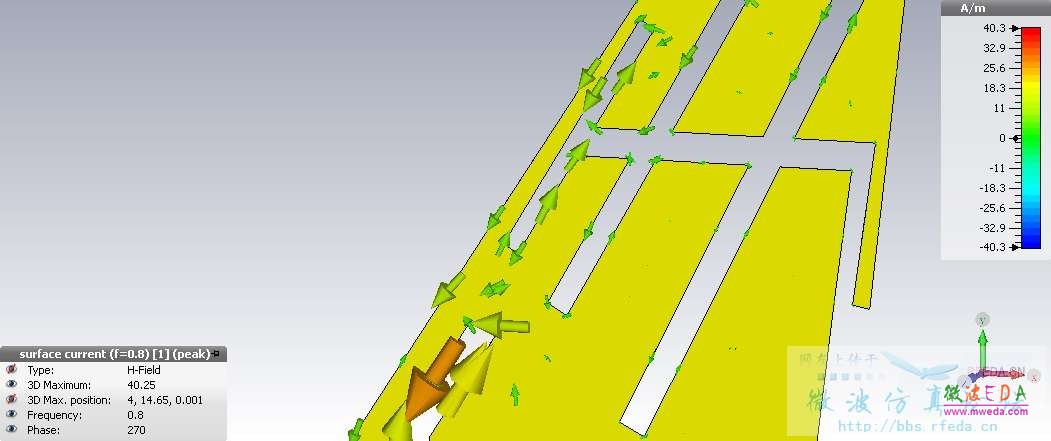

800MHz表面電流




在800MHz的時候,耦合電流已經減小。

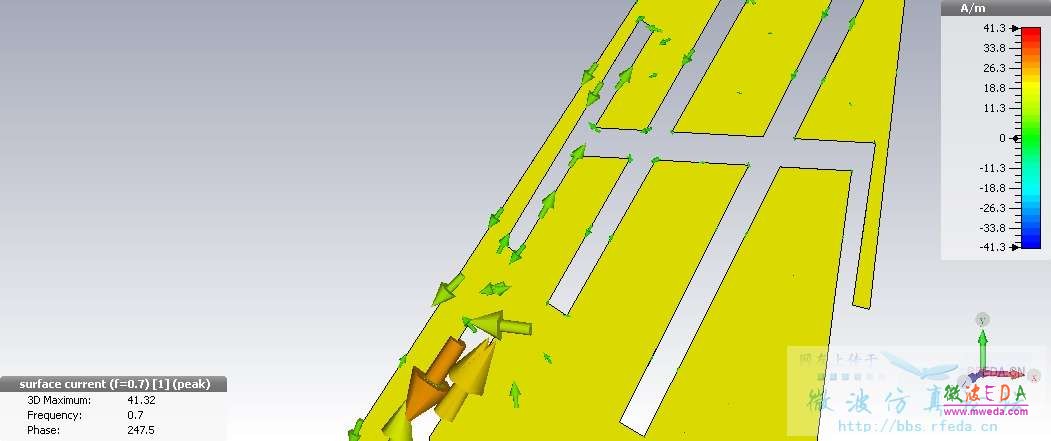

700MHz表面電流




槽線電流已經無法耦合了。

我嘗試過類似于Yagi天線結構,目的是想通過不同的槽線長度和寬度,實現不同頻率的匹配。但是結果始終不理想。所以想請各位大蝦幫忙解決一下。先謝謝大家啦!





網友回復:

自己頂一下,有沒有幫我一下啊

網友回復:

為什么沒人啊,自己頂啊
