小型雙錐天線的HFSS仿真問題

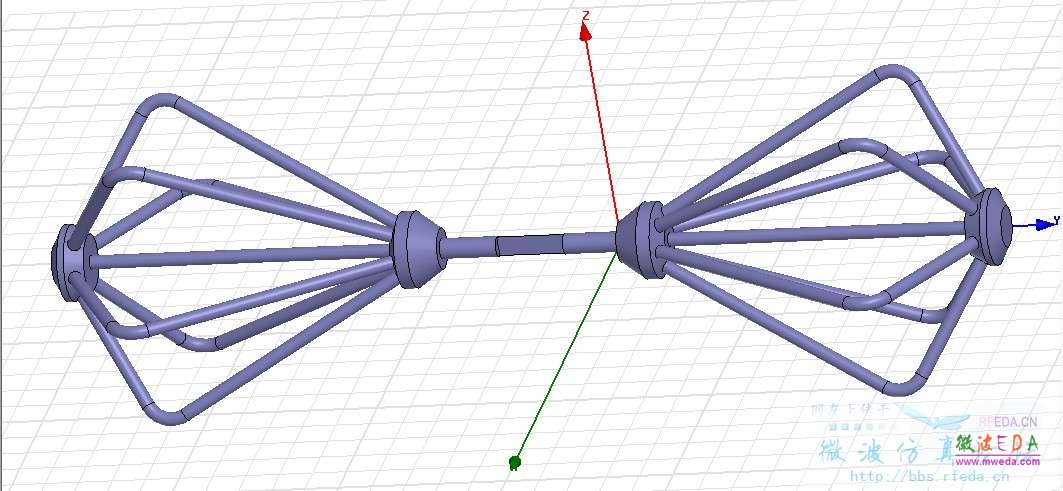

小弟剛剛學HFSS，現在任務是仿真一個小型有源雙錐天線的阻抗，天線模型根據給的文檔已經搭好了，文檔里只給了幾個參數，一些細節方面的尺寸都沒有，根據搭出的模型仿真出來結果，發現結果問題很多，可能是我設置的問題。有如下問題，希望師兄師姐大神們能幫幫我。

1.天線的工作頻率是9k-300M，HFSS能仿真這么寬的頻帶嗎，如果能，仿真的一些參數該如何設置呢。
2.這個天線是有源的，只用HFSS仿真它的阻抗，是不是把模型就當成無源的情況處理呢。
3.天線模型的邊界參數設置該怎么做。
4.仿真出的結果用于實際生產的話可靠性有多少。


這是本人的畢設一部分，折騰好長時間了，比較糾結，希望論壇里的各位高手能幫幫我，不甚感激！

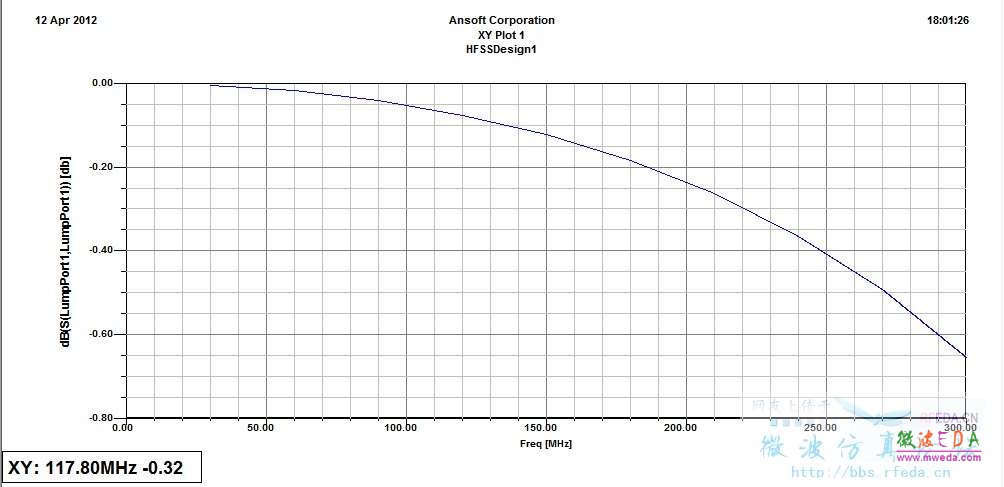

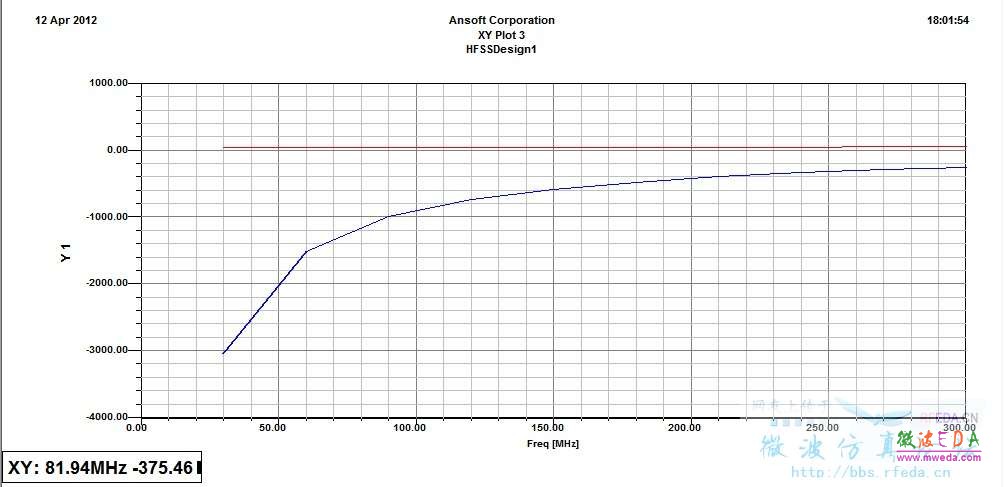

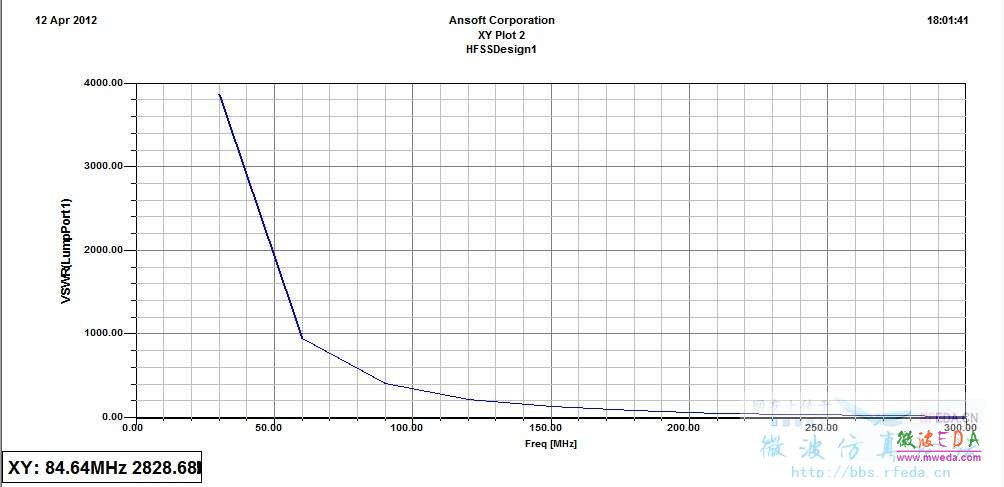

下面是HFSS的文件，還有一些仿真的結果圖片（結果感覺一點都不對的樣子，我也不清楚哪里搞錯了。
誠摯的希望大神能給予指導，抽個空看看，謝謝了！

bical_410.rar (17 K) 下载次数:17














網友回復:

是9M-300M吧？

S11接近0dB的意思是能量幾乎全反射回來啦，看看有沒有短路

網友回復:

對于personal computer，我覺得你仿不動...天寬了，而且尺寸很大，如果資源有限，可以換CST，如果非要用HFSS，那就分段吧。

網友回復:

主要問題還是這個天線相對工作頻率太短了

網友回復:

是9K~300M，有源小天線，但是這個9K也太低了，所以仿真會運行不起來，這種情況下怎么弄呢，謝謝你的回答了！

網友回復:

用筆記本仿確實很吃力，一次結果得四五十分鐘才出來，出來的還是錯的。。很受打擊

請問分段該如何做呢，麻煩指教一下，謝謝了~~

網友回復:

這個天線的尺寸倒不大，14CM，但是仿真起來特別費時，不知道是哪里設置有問題

網友回復:

9k是個什么概念？波長33公里，一個長度14cm的天線只相當于20萬分之一波長，所以其容抗會非常大，因為和開路差不多。

如果有源電路能提供一個非常大的感抗去中和還是能諧振的，就是Q值將非常高，效率極低。

網友回復:

嗯，多謝指點！這個有人家已經做好的天線，EFS9218，現在仿真的就是這個天線，但我不知道該如何仿低頻這一段，上面我給的仿真結果圖是30M~300M的，因為9K根本無法仿真，但結果還是不正確，我也不知道怎搞的。。哎

網友回復:

無源部分應該就是這個結果，有源部分需要實物樣品來山寨
