AM/FM車載天線的測試，含放大電路

大家好，本人剛接觸天線，關于AM Gain的測試有些不理解的地方，希望各位大俠可以指點下。先謝謝啦！

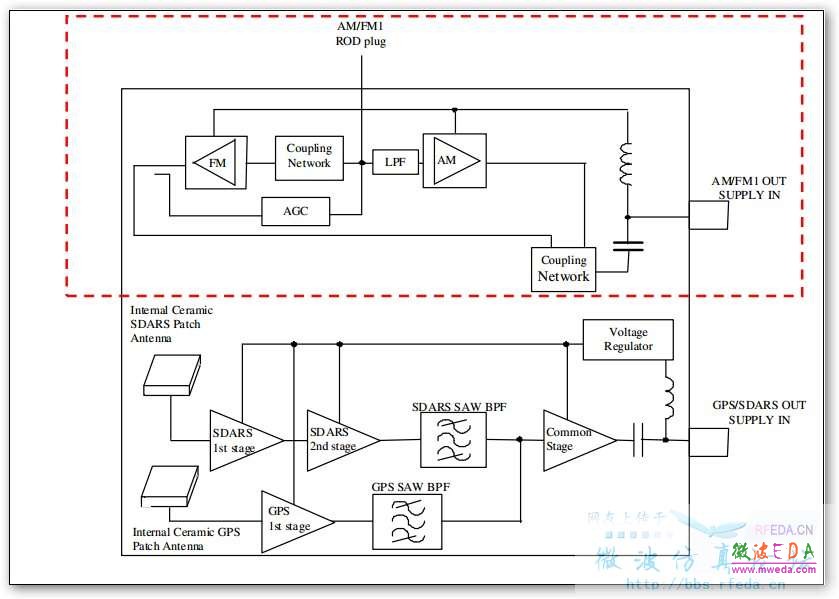

1. 產品的原理路如下，其中還包含GPS/SDARS模塊

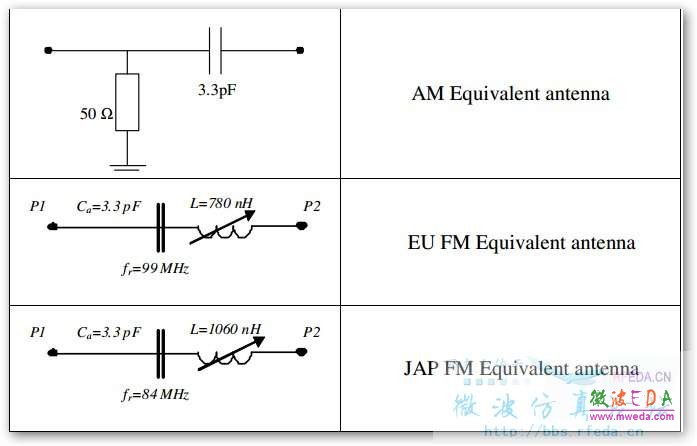

測試用的平衡天線如下，FM的很好理解，根據f=1/2*pi√LC，AM的Equivalent antenna 是怎么得出的呢？為什么不用跟FM相同的辦法呢？

圖片:equivalent antenna.jpg

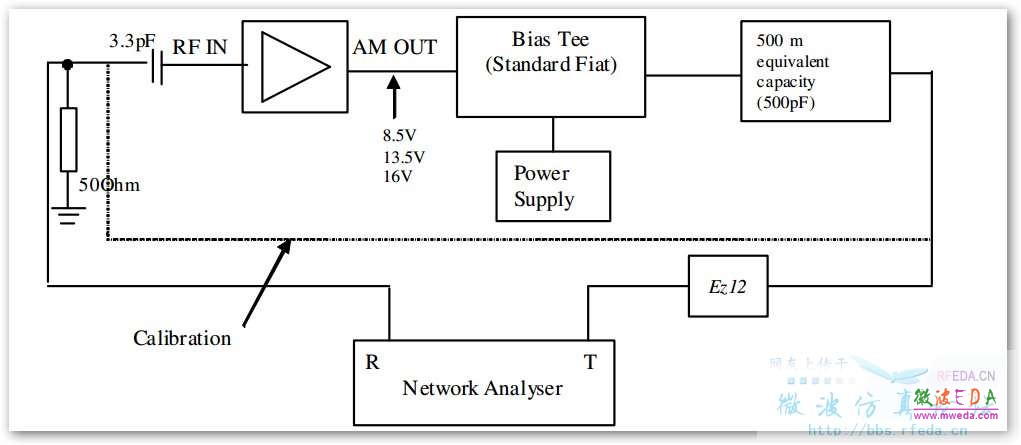

2. 測試的setup如下：其中500m equivalent capacity 跟Ez12是起什么作用的？Ez12實際測試時是一個叫
Active AM buffer for gain measure的器件, 接13.5V電源，這個作用是什么？測FM時并不需要。

圖片:AM setup.jpg


3. 天線桿子的長度在200mm左右，諧振頻率是100MHz左右，RL要求在-2~-6 dB，RL不是負的越多越好嗎？相應駐波會越小，為什么會給個限值呢？到-6 dB，這個標準被用在很多AM/FM的天線桿子上，甚至是一些1/4波長的拉桿天線，這是為什么呢？


網友回復:

消滅零回復，坐等知情人。。

網友回復:

打撈沉貼，哪個大俠給個指導。。

網友回復:

1.汽車上AM天線是電小天線，阻抗非常大，一般是M歐級的，而FM天線阻抗較低，一般幾十歐姆的，所以匹配電路不一樣。

網友回復:

2. 500m 有誤，應該是5m吧
