多天線系統接收時的等效電路中電流方向的問題

文章來源: 互聯網    錄入: mweda.com

單個天線接收時等效電路可表示如下



其中電流方向如圖中所示,
根據互易定理,可以求出Vr,再由歐姆定律得到Ir=-Vr/(Zl+Zin),Zl為父在,Zin表示天線的特性阻抗,這樣求出來的電流大小和方向都與仿真的結果相同。

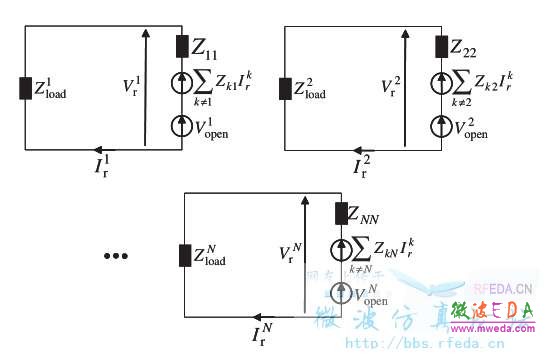

而當天線為多個時,它們之間會有耦合作用,根據文獻得出的等效電路如下




可以得到Ir=-inv(zload+zant)V,其中Ir=[i1,i2]‘,zload=[z0,0;0,z0],zant=[z11,z12;z21,z22],V=[aopen1,aopen2]',
根據上式得到的Ir跟仿真出來的就不一樣,而如果將其中的受控源z12I2和z21I1的方向變反后,得出的電流就跟仿真出來的一樣了。

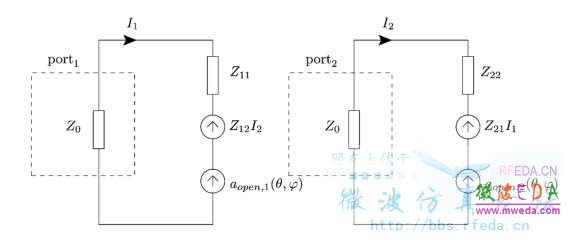

但是很多其他文獻中多天線的等效電路就是上圖這樣,比如:



這是怎么回事?

多天線互易定理求感應電流 06293878.pdf (1572 K) 下载次数:0 互易定理求感應電流 參考文獻7.pdf (107 K) 下载次数:0 參考文獻8.pdf (561 K) 下载次数:0
