有人能幫我看看這個兩饋電多模導航天線設計的模型么,為什么軸比什么的老不對呢

文章來源: 互聯網    錄入: mweda.com

為啥軸比這么大

還有為什么左旋圓極化增益和右旋差不多。。怎么弄成優選的- -

網友回復:

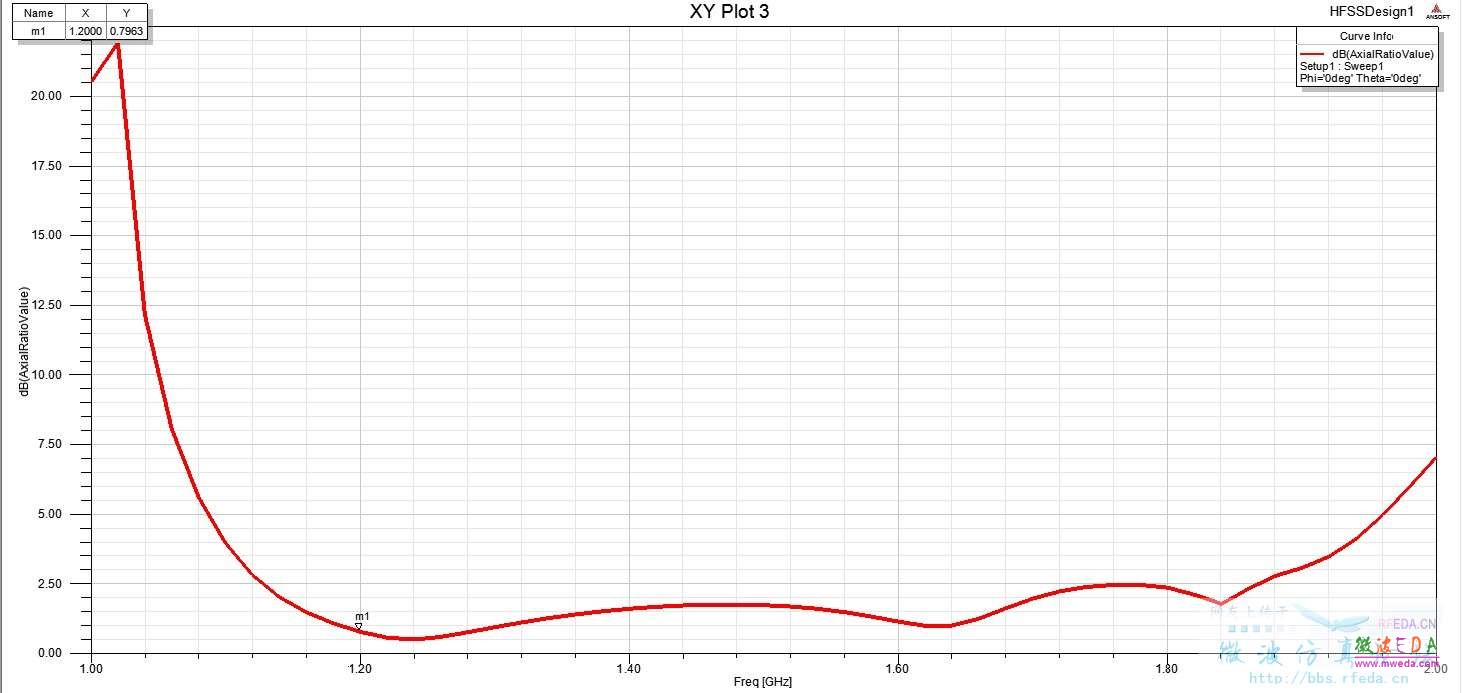

軸比在1.2G的時候是1.2dB
你只激勵了一個端口,另外一個端口沒有激勵
并且兩個端口相位差也不是90度
hfss-edit resouce
你改變里面的scaling 和phase就行了

網友回復:

改好了,你看看。只需修改一下樓上所說的激勵,端口相位差90度,看軸比的時候選擇你關注的方向,你這個是在正上方






文件給你

網友回復:


太好了! 真的好感謝~

想問一下探針的內外徑對什么有影響呢?

網友回復:


按實物建模,探針大小

申明:網友回復良莠不齊,僅供參考。如需專業解答,請咨詢本站專家,或者學習本站天線設計視頻培訓課程
