如何讓天線主瓣偏60度

文章來源: 互聯網    錄入: mweda.com

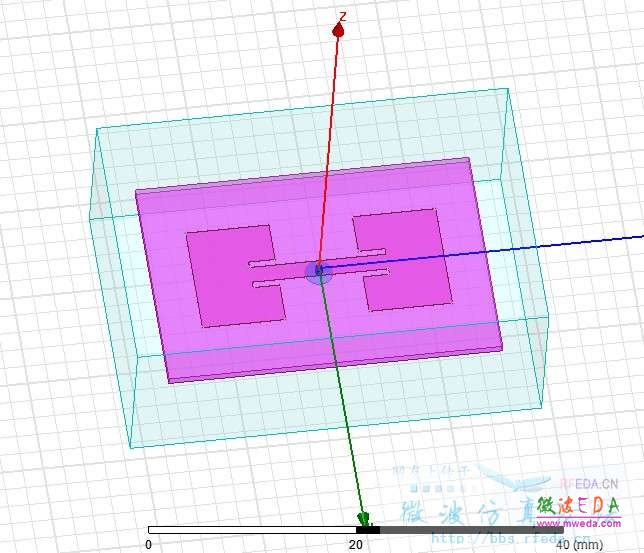

描述:天線截圖



兩個矩形貼片,中間是同軸饋電,現在希望天線的主瓣偏離Z軸60度,
調節貼片間距和饋口位置可以讓主瓣偏離Z軸,但是最大只能偏到30度,再大就變形了。。

我調了兩天,不管怎么改都不行,但是老師說可以,我實在是。。
求助各位高手啊。。

網友回復:

描述:方向圖



現在方向圖是這樣的,主瓣最大只能到30度,然后不管怎么改也偏不了了。。

網友回復:

嗚嗚嗚求解呀。。我快崩潰了。。
這個和相控陣的原理一樣吧,兩個貼片要有相差才行
但是仿真來看就是只能到30度啊。。

網友回復:

我覺得可以將兩貼片間距減小,將某一貼片大小減小(或者增大),偶模諧振頻率(或奇模諧振頻率)處的方向圖應該會偏向較小貼片方向。

網友回復:

先只設置兩個端口,兩個貼片,通過改每個端口的相位,使之偏離到你的要求,然后根據相位來畫功分器,最后在功分器輸入端再畫同軸口。

網友回復:

間距越小越好
間距大了容易產生柵板
大致為0.5-0.7個波長應該沒問題的
你再通過中間的功分器改變下相位應該就可以了

網友回復:

同軸線出來先加個功分網絡吧,然后再分別接到兩陣子上,改變其中一個功分網絡的長度來調整相位。

網友回復:


我一直有個疑問,像這種矩形貼片天線,我單個貼片的方向圖半功率束寬只有50來度,現在要求只用兩個貼片,把主瓣方向調到60度,副瓣小于-10dB,這可行嗎?

網友回復:


兩單元的基本上不現實吧
調到60度都已經很勉強了,還要副瓣小于-10?

網友回復:


我現在的情況是連60度都到不了,只能到30度,角度再大了副瓣就大得離譜了。。
我老師不是做天線的,他一定要這么搞,還要我這周出版圖
我發自內心覺得這樣調不出來。。

這研究生讀得我好抑郁
