問個天線的基礎,線圈天線的阻抗問題

文章來源: 互聯網    錄入: mweda.com

現在主要是在測試老師提出的一種算法。仿真并且測試天線的阻抗。
我使用的是一個最簡單的環形天線,單圈,半徑6cm,在頻率64Mhz情況下,空氣中。
現在仿真出的阻抗存在實部和虛部。
因為完全是個小白,想請教下大家如下兩個問題。
1.天線的阻抗的實部和虛部的分別的物理意義是什么?
2.正常情況下,單圈,圓環形天線的阻抗的虛部是正還是負?也就是說是感性還是容性?
3.找了個軟件,計算電感的,是不是說明只可能是感性的?我覺得我是不是吧線圈電感和線圈天線搞混淆了?因為在這個軟件里面還需要輸入導線的直徑這種參數。

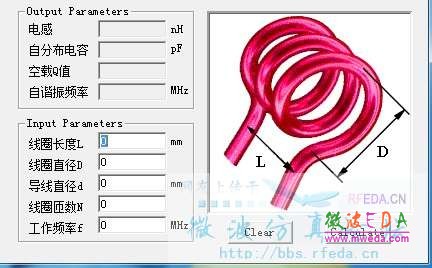

附上計算電感的軟件的截圖。
先謝謝各位的


解答

網友回復:

這是個計算電感的軟件,你找個計算螺旋天線的,網上有

網友回復:

恩。前兩個問題有人能解答嗎?

網友回復:

我也不懂,求救啊

網友回復:

1.天線的阻抗的實部和虛部的分別的物理意義是什么?
實部代表的是輻射主抗+損耗主抗,虛部代表的是等效的電容電感,決定諧振點


2.正常情況下,單圈,圓環形天線的阻抗的虛部是正還是負?也就是說是感性還是容性?
沒有一直是正或者負的,如果是,天線就沒法諧振了,諧振點一定是從容性變感性,或者感性變容性

網友回復:

天線阻抗是容性還是感性跟你要測試諧振的頻率有關系,如果線圈實際有限輻射尺寸比諧振點的諧振波長(一般是1/4)長久呈現感性失調,短就呈現容性失調。
