關于雙極化天線的饋電,真心求教天線大牛解答。

文章來源: 互聯網    錄入: mweda.com

關于雙極化天線的饋電,真心求教天線高手解答。

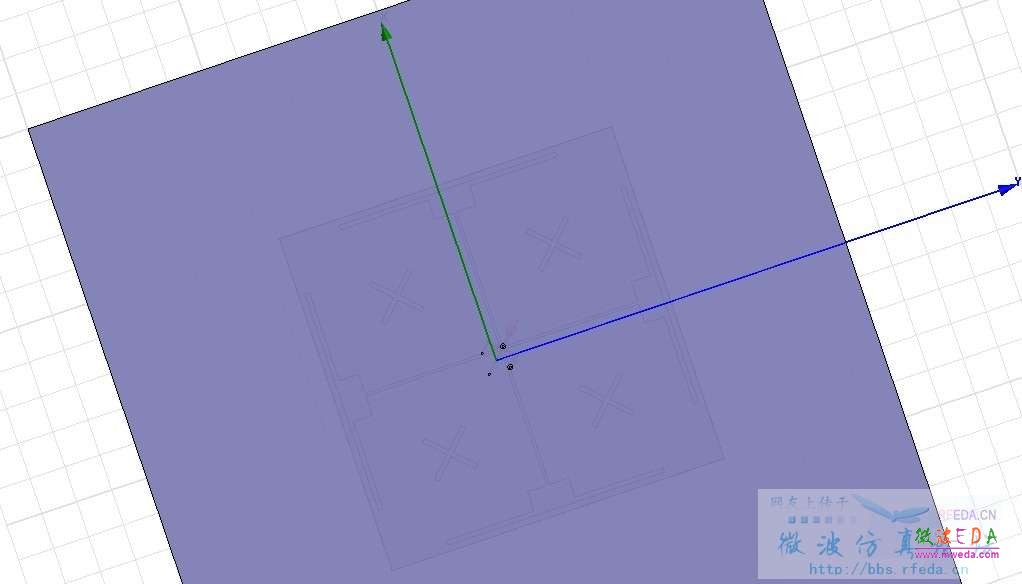

看到這樣一個雙極化天線模型,已經仿真過,天線s11,方向圖都沒問題。但是關于這個天線的饋電,實在是不知其中的奧秘。。





這個天線是同軸線饋電的,加短路柱來增大雙極化天線的隔離度,但是同軸線外心是接地的,內芯通過短路柱也接地了,如果對角算一個天線,那么天線的兩個振子分別和同軸線內芯外心相連,相當于都接地了,那天線是怎么輻射的呢,如果加比較高的功率,天線會不會燒壞。
天線輻射貼片和地板距離大概 入/4 之前看到有說法是短路柱和饋電柱相當于雙線傳輸線 是不是經過四分之一個波長短路變為開路。
請教各位大牛耐心解答。。謝謝~~~

網友回復:

饋電柱是防止同軸線外皮上的電流往回走,如果弄成四分之一波長的話,阻抗無窮大,就沒有回流的那部分了
而且并聯一個無窮大阻抗也不會改變天線阻抗
短路柱是起支撐作用的,也是相當于與無窮大阻抗并聯,不改變阻抗值的
你這是從哪兒弄得模型?國信的?

網友回復:

貌似我有這個圖啊~~

網友回復:



網友回復:

SCI期刊論文

網友回復:

短路和同軸線的外殼形成巴倫結構,提高饋電的平衡性,防止波瓣偏移

網友回復:



網友回復:

這就是所謂振子上的直流接地啊,防雷用的.
對射頻信號來說, 對稱振子中心部分的電壓接近0,所以雖然看起來象短路,卻沒有實際電流.
而對直流信號,這就是短路了, 在雷電下不會感應出高壓.
