使用hfss仿真同軸饋電的微帶縫隙天線遇到問題,求解答

文章來源: 互聯網    錄入: mweda.com

本人是天線設計的新手,現在遇到了一些問題。知道此版討論熱烈且藏龍臥虎,希望在此提問得到各位的指點。

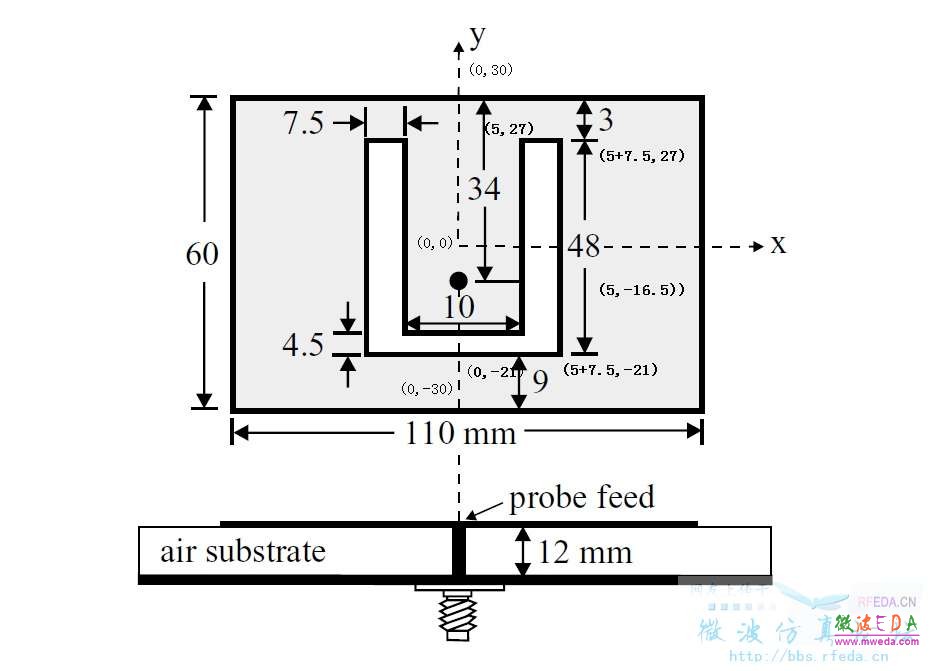

所仿真模型:微帶天線,同軸饋電,選自《Compact and Broadband Microstrip Antennas》,Kin_Lu Wong,p237



仿真所用方法:1.模式驅動,集總端口;2.終端驅動,波端口
HFSS13
所遇問題:1.在使用兩種驅動的情況下仿真結果不同,且與書本上的結論差別較大

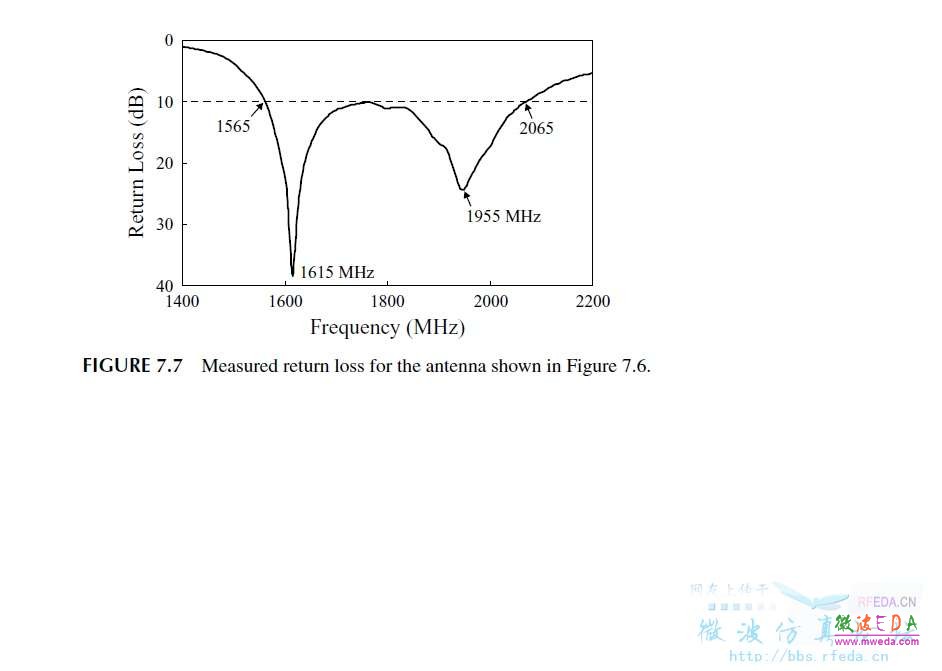

書本結論:

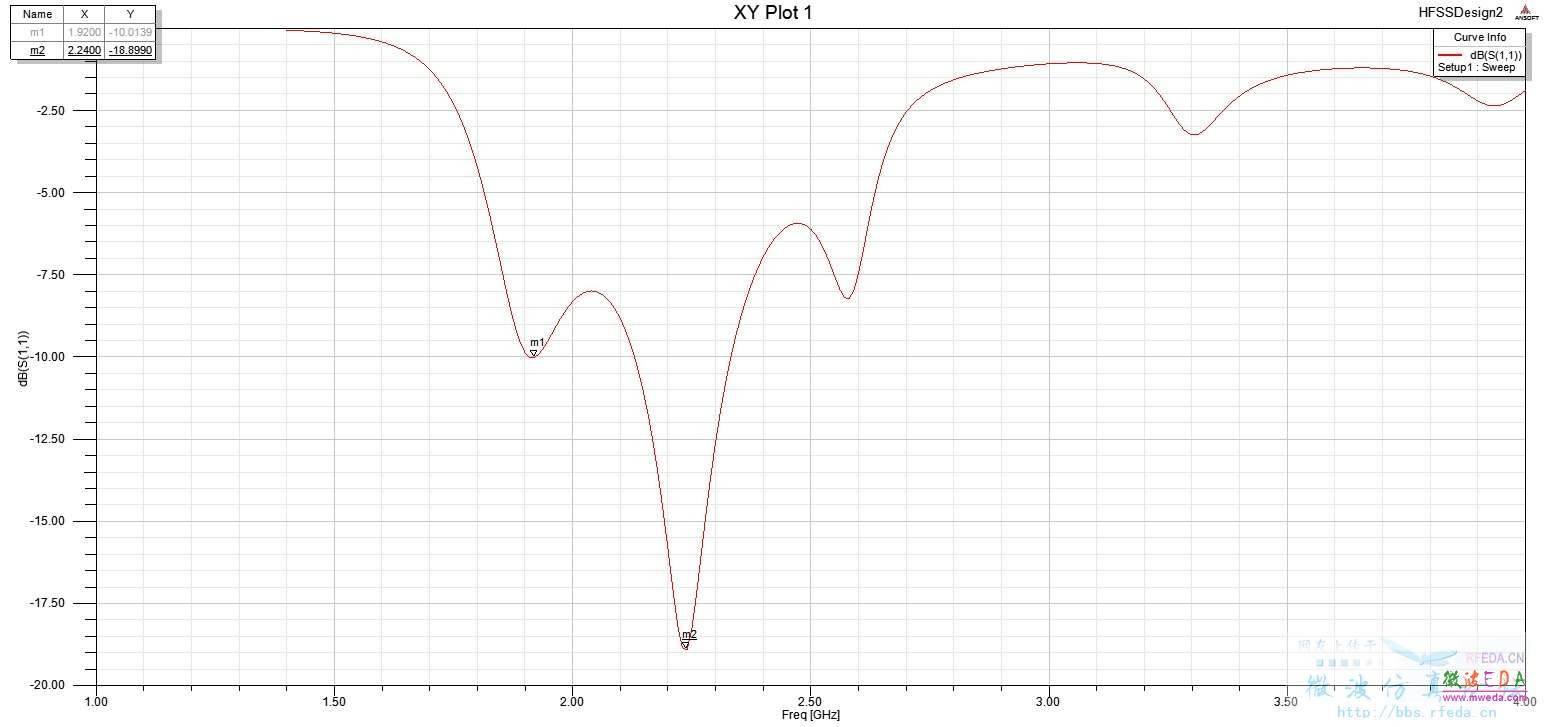

模式驅動仿真結果:

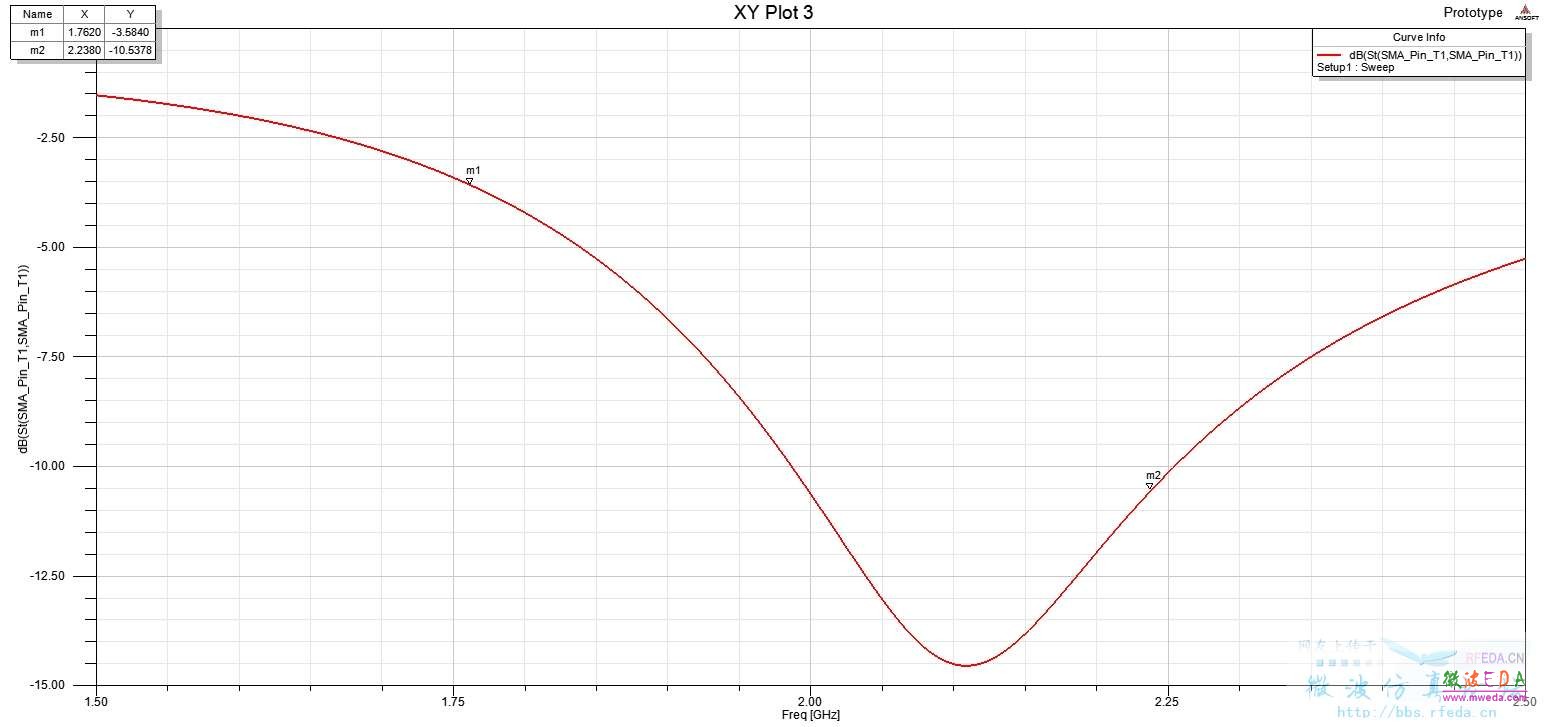

終端驅動仿真結果:



我發現兩幅圖在2.2GHz附近都有一個諧振點,但是很奇怪的是前者還有一個低頻的諧振點,而后者終端驅動卻沒有,不知道為什么
2. 我發現在其他尺寸都不變的情況下,地的尺寸的變化對S11的影響很明顯。在論及貼片天線的文章中,基本上沒有人談及地的尺寸,那么一般的情況地設置為多大,或者為貼片尺寸的多少倍?

寫的比較長,謝謝大家了!~


網友回復:

希望大牛不要嫌題目簡單,如果有什么想法或者經驗都請告知小弟。
也希望此貼可以成為大家討論微帶天線的一個場所

網友回復:

所用的終端驅動的方法,來自hfss fullbook V12
所用的模式驅動的方法,來自hfss應用詳解

網友回復:

所畫模型有問題:(1)微帶天線的地板一般比輻射貼片大半個或者一個波長),地板越大,改變地板對S11的影響越小,而樓主所畫天線地板與輻射貼片一樣大,屬嚴重錯誤。(2)畫同軸進行激勵的模型,激勵方式才正確,但一般探針尺寸與同軸內導體尺寸一樣粗細。

網友回復:


前輩您好!我想問一下,“畫同軸進行激勵的模型,激勵方式才正確”這句話是什么意思?謝謝斑竹

網友回復:

還有沒有朋友愿意說說?
