如何展寬低頻電磁偶極子天線的帶寬

文章來源: 互聯網    錄入: mweda.com

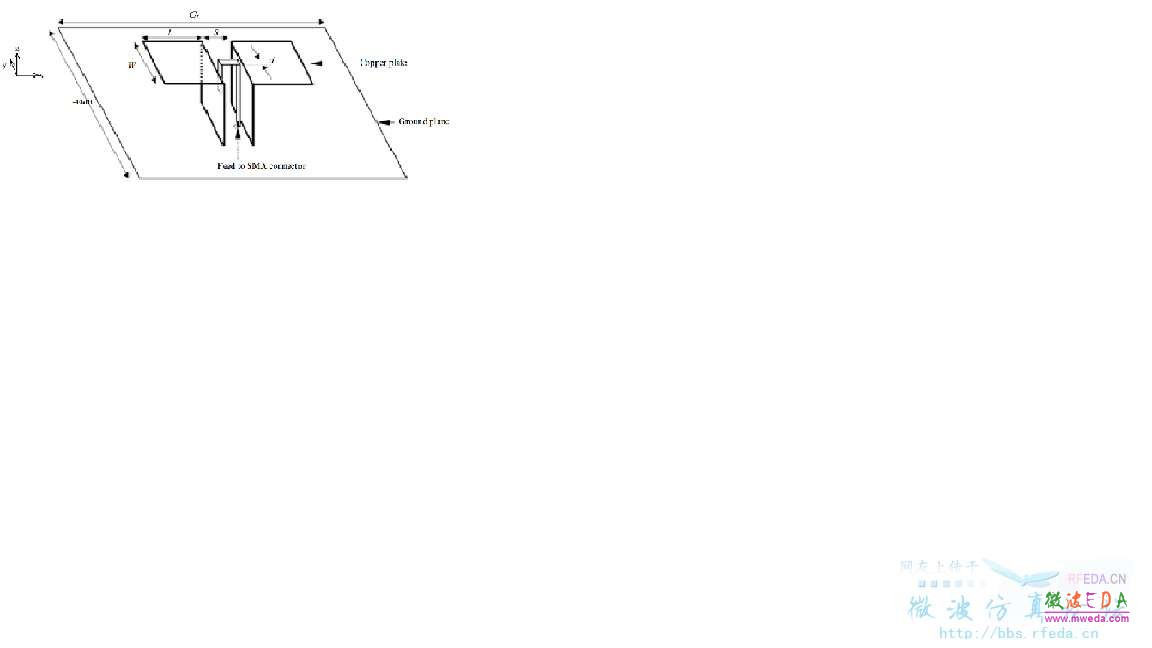

天線形式如圖,如何擴展他的低頻帶寬?我是從文章上看的,文章是諧振在高頻2.5g,現在希望通過放大尺寸,使他諧振在800到960之間?求高手幫忙。。


網友回復:

按比例加長C方向尺寸,同時天線高度增加并做好饋線的匹配

網友回復:


嗯,這些都做過了,但是帶寬總是不夠。

網友回復:

可以參考這篇論文!缎滦蛯拵щ姶排紭O子微帶天線的研究》
http://cdmd.cnki.com.cn/Article/CDMD-10013-1012499259.htm

網友回復:

樓主,我最近也在學這個,請問這個天線是出自那篇文章?

網友回復:

提升帶寬可以直接增加陣子間距、添加寄生陣子、或者更改陣子形狀,圖上所示那種簡單的對稱陣子可以改成現在常用的雪花陣子。

網友回復:


A New Wideband Unidirectional Antenna Element

網友回復:

謝謝你

網友回復:


謝謝你

網友回復:

可以嘗試使用電容加載,犧牲一些效率來換取帶寬
